系统选项
打开系统偏好设置对话框。所有设置立即生效，除非另有说明。

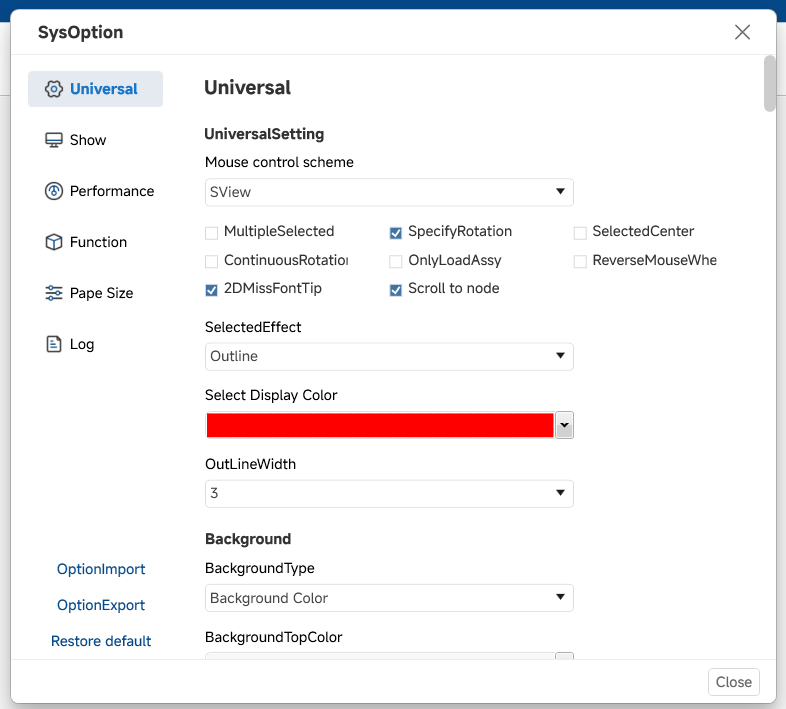

通用
配置一般交互行为、视口背景和文件缓存设置。
| 设置 | Description |
|---|---|
| 鼠标控制方案 | 鼠标交互预设。选项：SView、Pro/E、UG、CATIA、SolidWorks。 |
|
支持多选
|
允许在视口中同时选择多个模型。
|
|
指定旋转
|
启用时，旋转仅限于选定的对象或点。
|
|
居中选中对象
|
自动将视口中心对准选定模型。
|
|
连续旋转
|
在释放鼠标按钮后保持模型旋转。 |
| 仅加载装配树 | 仅加载装配树结构，而不加载几何体。 |
| 反向鼠标滚轮 | 反转鼠标滚轮的缩放方向。 |
| 2D 缺少字体提示 | 当 2D 图纸缺少所需字体时显示警告。 |
| 滚动到节点 | 自动滚动装配树以高亮选定模型。 |
| 选中效果 | 高亮/选中模型的视觉样式。选项：轮廓、颜色、高亮、强调、透视。 |
| 选择显示颜色 | 用于选中模型高亮效果的颜色。 |
| 轮廓宽度 | 选中轮廓的宽度。 |
| 背景类型 | 视口背景样式。选项：背景颜色、图片、天空盒。 |
| 背景顶部颜色 | 渐变背景的顶部颜色。 |
| 背景底部颜色 | 渐变背景的底部颜色。 |
| 背景颜色模板 | 预定义渐变模板，用于快速设置顶部和底部背景颜色。 |
| 使用缓存 | 启用或禁用文件缓存，以便更快重新打开已加载的模型。 |
| 缓存目录 | 缓存模型文件存放的文件夹。 |
| 缓存文件保留时间 | 缓存文件在自动清理前的保留天数。 |
| 清理缓存 | 手动删除所有缓存文件。删除后缓存数据无法恢复。 |

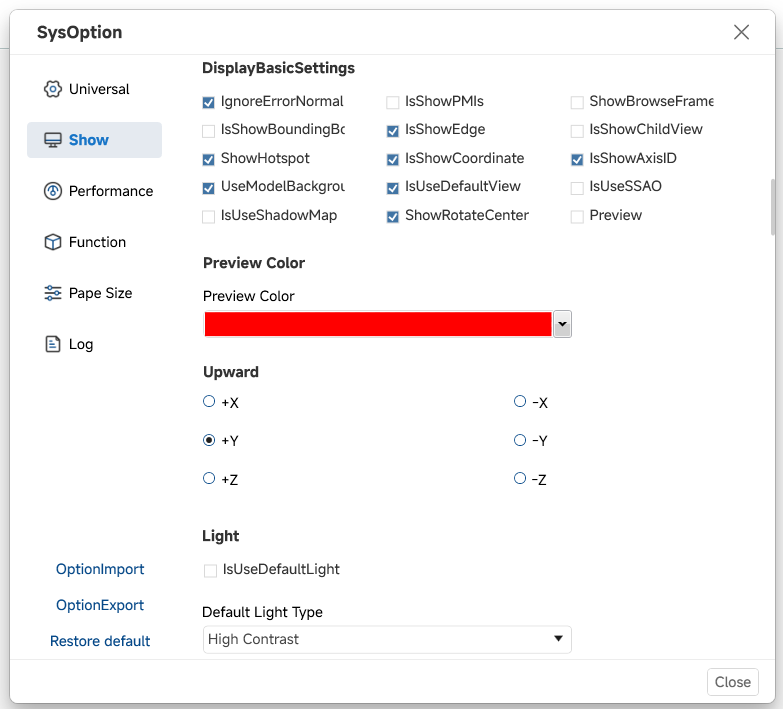

显示
配置视口显示选项、预览颜色、向上方向和光照设置。
| 设置 | 描述 |
|---|---|
| 忽略错误法线 | 渲染期间忽略有问题的法线向量。 |
| 显示PMI | 显示产品与制造信息注释。 |
| 显示帧率 | 在视口中显示当前每秒帧数计数器。 |
| 显示包围盒 | 显示选定或所有模型的包围盒。 |
| 显示边缘 | 显示模型边线。 |
| 显示子视图 | 显示子组件视图。 |
| 显示热点 | 显示热点注释图标。 |
| 显示坐标 | 显示XYZ坐标轴指示器。 |
| 显示坐标轴标识 | 在坐标轴指示器上显示轴名称标签（X/Y/Z）。 |
| 使用模型背景 | 使用模型文件中嵌入的背景设置。 |
| 使用默认视图 | 打开文件时加载默认保存的视图。 |
| 使用SSAO | 启用屏幕空间环境光遮蔽，以获得更真实的深度阴影。 |
| 使用阴影贴图 | 在模型下方显示地面阴影。 |
| 显示旋转中心 | 导航时显示旋转枢轴点。 |
| 预览 | 启用预显示渲染效果。 |
| 预览颜色 | 用于预览/高亮效果的颜色。 |
| 向上方向 | 定义场景的垂直轴。选项：X, −X, Y, −Y, Z, −Z。 |
| 使用默认光 | 使用模型文件中嵌入的光照配置。 |
| 默认光类型 | 选择默认光照预设。 |

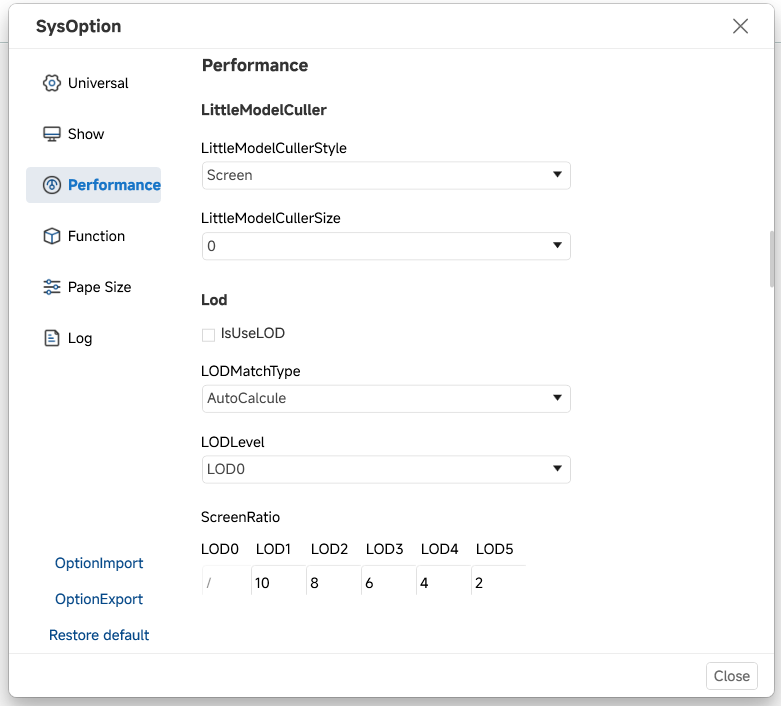

性能
配置模型渲染性能、细节层级行为和图形设置。
| 设置 | 描述 |
|---|---|
| 小模型剔除方式 | 剔除小物体的方法。选项：模型, 屏幕。 |
| 小模型剔除阈值 | 小模型被剔除的阈值比例。 |
| 使用LOD | 启用或禁用远处模型的细节层级降低。 |
| LOD匹配类型 | 选择LOD层级的方式。选项：自动计算等。 |
| LOD等级 | 固定模式或不高于模式下使用的具体LOD等级。 |
| 屏幕比例 | 每个LOD等级（LOD0–LOD5）的屏幕空间比例阈值。 |
| 是否检查相似材质 | 检测并共享重复材质数据以减少内存使用。 |
| OpenGL版本 | 用于渲染的OpenGL版本。选项：OpenGL2 等。 |
| 多重采样抗锯齿 | 边缘平滑级别。选项：关闭, X2, X4, X8。 |
| 是否渐进渲染 | 在加载大型模型时逐步渲染场景，而不是一次性渲染全部。 |

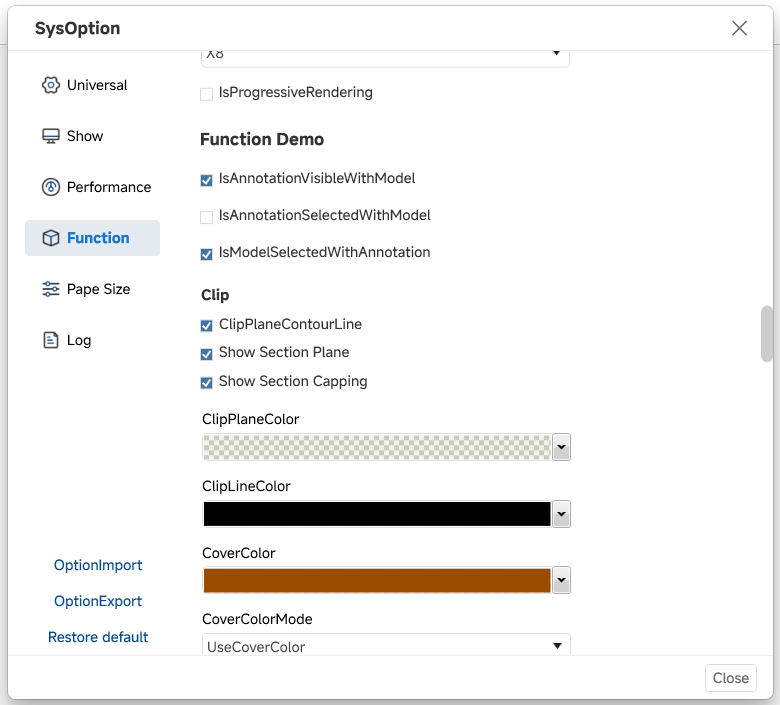

功能
配置标注可见性、剖切面显示、标注和热点文本样式，以及测量单位和颜色。
| 模块 | 设置 | 描述 |
|---|---|---|
|
功能演示 |
随模型显示标注 | 与其关联的模型组件一起显示或隐藏标注。 |
| 随模型选中标注 | 当其关联模型被选中时高亮标注。 | |
| 随标注选中模型 | 当其关联标注被选中时高亮模型。 | |
|
剖切 |
剖切面轮廓线 | 显示剖切处的交叉轮廓线。 |
| 显示剖切面 | 切换剖切面指示器的可见性。 | |
| 显示盖面 | 切换剖切模型的实心填充封面可见性。 | |
| 剖切面颜色 | 剖切面平面的颜色。 | |
| 剖切线颜色 | 切割几何体的剖切轮廓线颜色。 | |
| 盖面颜色 | 封盖（实心盖）表面的填充颜色。 | |
| 盖面颜色模式 | 封盖颜色的应用方式。选项：使用封盖颜色 等。 | |
|
标注 |
标注字体颜色 | 标注文本颜色。 |
| 标注字体 | 标注文本字体。 | |
| 标注字体大小 | 标注文本字体大小。 | |
| 标注框颜色 | 标注指示框边框颜色。 | |
| 标注填充颜色 | 标注指示框背景填充颜色。 | |
| 标注引导线颜色 | 标注引导线颜色。 | |
| 序列标注最大数量 | 顺序/编号注释允许的最大数量。 | |
|
热点 |
热点文本颜色 | 热点标签文本的颜色。 |
| 热点框颜色 | 热点标签框的边框颜色。 | |
| 热点填充颜色 | 热点标签框的背景填充颜色。 | |
| 热点字体 | 热点标签的字体类型。 | |
| 热点字体大小 | 热点标签的字体大小。 | |
|
测量 |
测量字体 | 测量标签的字体类型。 |
| 测量字体大小 | 测量标签的字体大小。 | |
| 测量数值字体颜色 | 测量标签中数值结果的颜色。 | |
| 测量标题字体颜色 | 测量标题文本的颜色。 | |
| 小数位数 | 测量结果显示的小数位数。 | |
| 长度单位 | 线性距离测量的单位。 | |
| 面积单位 | 面积测量的单位。 | |
| 体积单位 | 体积测量的单位。 | |
| 重量单位 | 质量/重量测量的单位。 | |
| 显示最大距离 | 在距离测量中显示最大距离结果。 | |
| 显示最小距离 | 在距离测量中显示最小距离结果。 | |
| 测量标题类型 | 测量标签标题的格式。选项：符号、英文、中文。 | |
| 测量标题背景 | 测量标题区域的背景颜色。 | |
| 最小距离颜色 | 用于最小距离指示器的颜色。 | |
| 最大距离颜色 | 用于最大距离指示器的颜色。 | |
| 测量框颜色 | 测量标签边框的颜色。 | |
| 测量引导线颜色 | 测量引导线的颜色。 | |
| 测量方向 | 距离测量的方向。选项：垂直于表面等。 |

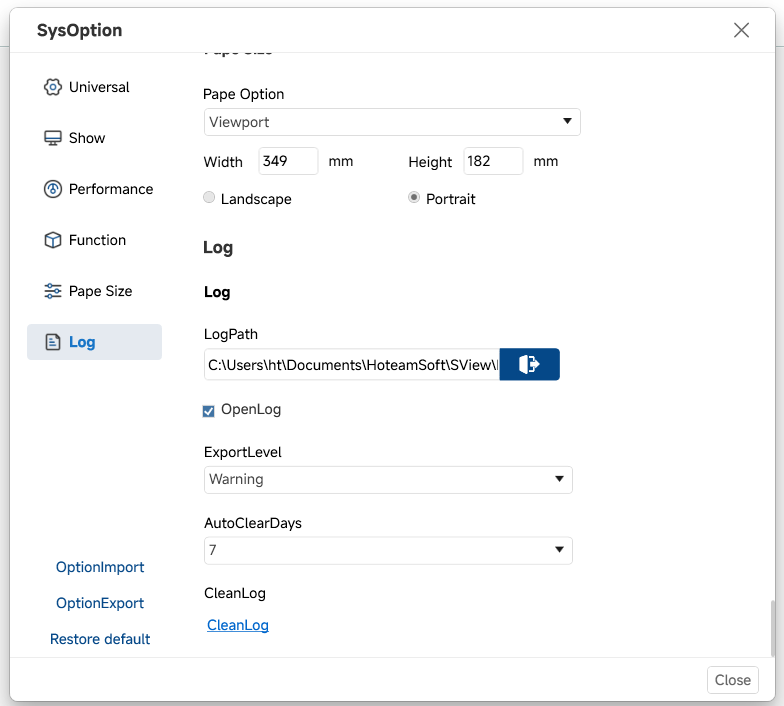

日志
配置日志输出路径、日志级别、自动清理及手动日志清理。
| 设置 | 描述 |
|---|---|
| 日志路径 | 保存日志文件的文件夹。 |
| 打开日志 | 启用或禁用日志记录。 |
| 导出级别 | 要记录的最小严重级别。选项：错误、警告、信息、调试。 |
| 自动清理天数 | 日志文件在自动删除前保留多少天。 |
| 清理日志 | 手动删除所有已保存的日志文件。 |

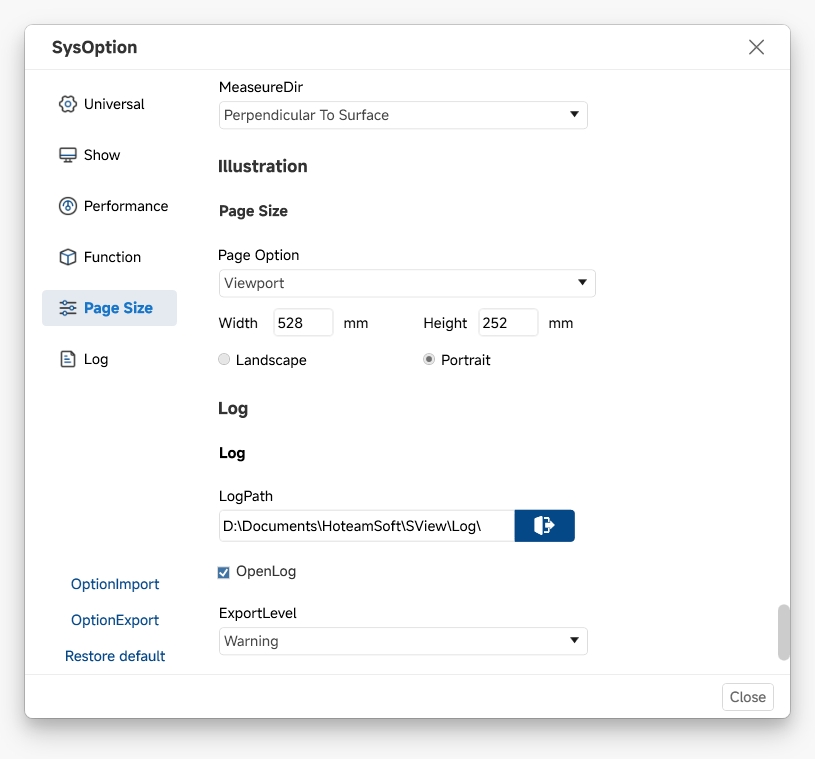

页面尺寸
配置导出插图的页面尺寸和方向。
| 设置 | 描述 |
|---|---|
| 页面选项 | 页面尺寸预设。选项：视口等。 |
| 宽度 | 页面宽度（毫米）。 |
| 高度 | 页面高度（毫米）。 |
| 横向 / 纵向 | 页面方向。 |
导入选项
导入先前导出的系统配置文件（.json）以恢复自定义参数设置。
- 单击左侧面板中的导入选项。
- 在文件浏览对话框中，选择一个 .json 配置文件并单击打开。
- 系统会自动验证文件格式：文件不能为空。
文件必须为有效的 JSON 并包含所需的 configureItems 节点。
configureItems 数组必须至少包含一个配置条目。 - 如果验证成功，文件将被复制到系统配置目录，并立即更新当前设置。选项对话框将刷新以显示新导入的值。
导出选项
将当前系统配置导出到用户指定的文件夹，文件名为 SViewApplicationConfigure.json。
恢复默认值
将所有系统选项重置为出厂默认值。
注意：
- 此操作不可逆。所有自定义选项设置将被永久删除。在执行重置操作前，请使用导出选项备份您的配置。
- 重置后，调试菜单项将被隐藏。
