干涉结果面板指南
面板概览
干涉结果面板用于显示模型组件之间的干涉检测结果。执行碰撞检查命令后，所有检测到的接触和交叉记录都会在此面板中列出。用户可以查看、预览、定位和导出碰撞检测结果。
显示触发
碰撞检查计算完成后，面板会自动打开。每次显示面板时，它会重新加载最新的碰撞结果数据。
显示内容
碰撞结果列表通过多个数据列显示详细的检测信息。每条记录代表一个独立的干涉对。列定义如下：
|
列
|
描述
|
|---|---|
| ID | 碰撞结果条目的序号。 |
| 类型 | 碰撞类型，包括接触和交叉。 |
| 零件1 | 参与碰撞干涉的第一个组件的名称。 |
| 父件1 | 第一个碰撞组件的父装配体。 |
| 零件2 | 参与碰撞干涉的第二个组件的名称。 |
| 父件2 | 第二个碰撞组件的父装配体。 |
| 体积 | 交叉穿透体积，仅在精确碰撞检测模式下提供。 |
| 最小距离 | 两个干涉组件之间的最小空间距离。 |
工具栏功能

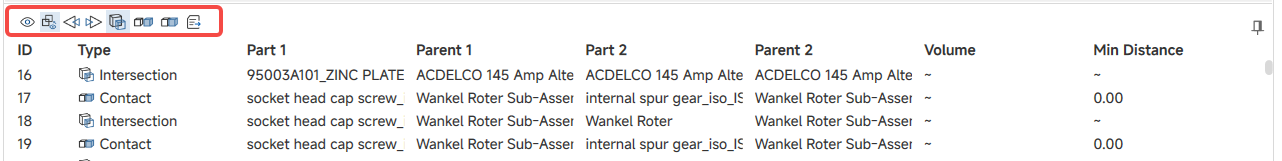

顶部工具栏提供结果预览切换、快速定位、可视化显示控制和报告导出功能:
| 按钮 | 功能 |
|---|---|
| 显示全部 | 同时在3D视口中显示所有碰撞干涉结果。 |
| 显示当前 | 仅显示当前选中的单条碰撞结果，并隐藏其他记录。 |
| 上一条 | 快速定位并跳转到上一条碰撞结果记录。 |
| 下一条 | 快速定位并跳转到下一条碰撞结果记录。 |
| 碰撞边界 | 切换碰撞边框的显示状态。 |
| 碰撞轮廓 | 切换碰撞轮廓线的显示状态。 |
| 碰撞体积 | 切换碰撞穿透体积的显示状态。 |
| 导出 | 打开导出对话框以生成并保存碰撞检测报告。 |
