平移旋转

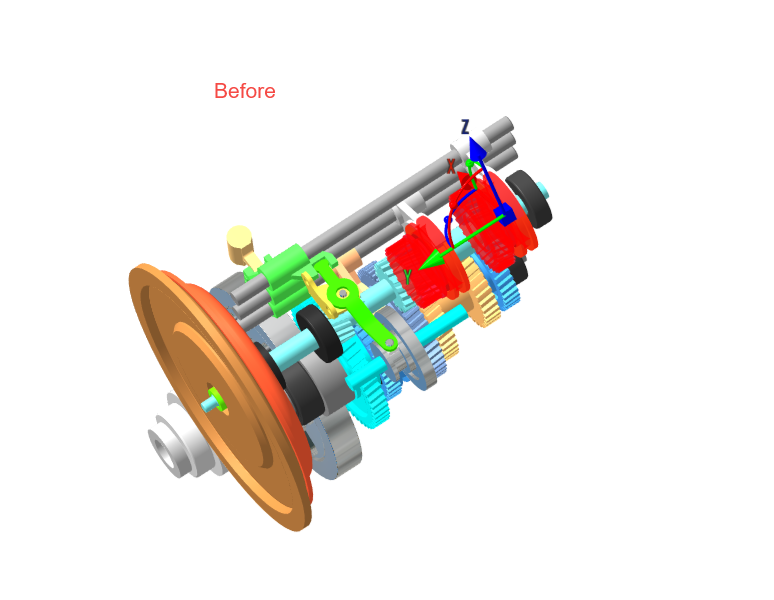

平移旋转工具为选定模型提供精确的位移和旋转调整。它支持多种坐标参考系统，包括全局轴、本地零件轴、世界坐标，以及自定义参考面或边。在激活后，三维变换拖动器会绑定到选定的模型。用户可以通过可视化拖动或输入精确数值进行操作。系统会记录初始变换数据以支持撤销操作。

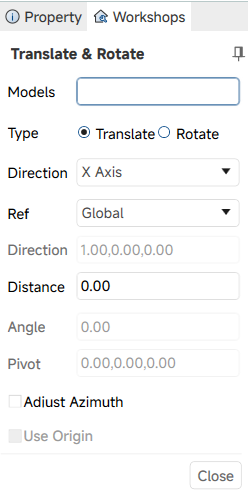

命令面板字段
- 拖拽对象：显示当前选定模型的名称列表。用户可以在视口中重新选择目标模型以更新选择集。
- 操作类型：切换变换类型。 平移：沿指定参考方向移动组件； 旋转：围绕指定轴或枢轴点旋转组件。
- 拖拽方向：定义操作参考轴或几何参考。 X轴 / Y轴 / Z轴：标准全局轴方向； 参考面：将选定模型面作为方向参考； 参考边：将选定模型边作为方向参考。
- 参考对象：指定变换计算的坐标系统。 全局：采用全局坐标系统； 零件：采用选定零件的本地坐标系统； 世界坐标：采用标准世界坐标轴。
- 矢量方向：只读字段，显示当前计算的方向向量。
- 偏移距离：在平移模式下可用。指定精确的平移偏移值；数值在按下回车后应用。
- 旋转角度：在旋转模式下可用。指定精确的旋转角度；数值在按下回车后应用。
- 旋转点：在旋转模式下可用。显示或设置旋转枢轴点。
- 仅调整方位：启用后，仅改变拖动器方向；选定模型保持不动。
- 沿原点旋转：在旋转模式启用时，旋转枢轴放置在模型原点。
使用步骤
- 选择要变换的模型。
- 点击“平移旋转”按钮。
- 在命令面板中，选择“平移”或“旋转”。
- 选择一个方向和参考坐标系。

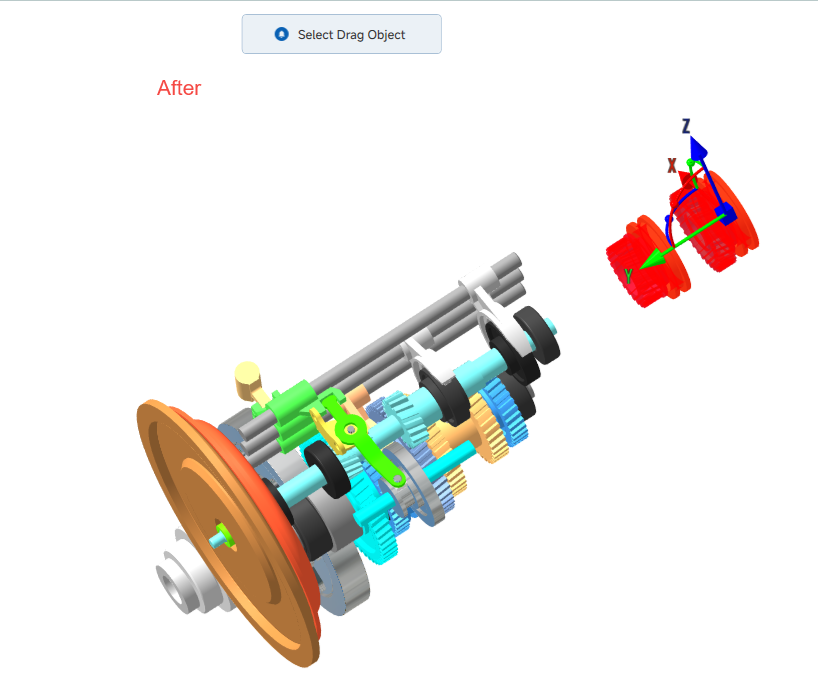

- 在视口中拖动彩色轴或环，或输入确切数值到“距离/角度”然后按回车。
- 点击面板中的“关闭”或按 Esc 键完成操作。
使用参考面或参考边时，首先在视口中选择一个面或边。拖动器会根据所选面的法线或边的方向进行定向。
