装配

装配 在所选面之间创建装配配合。它支持重合、同轴和距离约束，并允许您构建可以应用于零件对齐的配合列表。

当命令启动时，拾取过滤器设置为面，所选样式/颜色更改为红色，以便更容易看到拾取的几何体。命令会清除当前选择并准备约束管理器。

命令面板字段

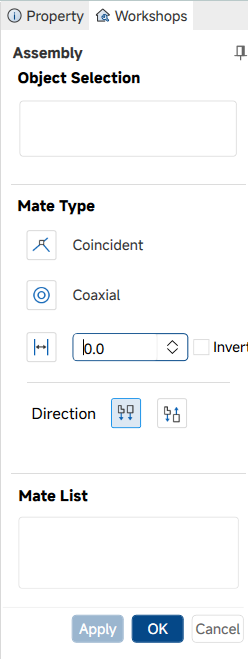

如图所示的命令面板包含以下部分：

• 对象选择：显示当前选中用于配合的面或对象。
• 配合类型：选择约束类型。    重合：将两个平面面对齐，使它们位于同一平面；  同轴：将两个圆柱面对齐，使它们共享同一轴线；  距离：保持两面在指定距离。请在数值框中输入距离值；  反向：反转距离方向。
• 方向：选择配合的对齐方向。  对齐：面的法线指向相同方向；  不对齐：面的法线指向相反方向。
• 配合列表：显示已定义的配合。您可以在此管理和查看现有约束。

使用步骤

1. 单击“装配”按钮。
2. 在视口中选择一个零件的第一面。
3. 选择配合零件的第二面。
4. 在命令面板中选择配合类型。
5. 如果选择了“距离”，请输入所需距离，并根据需要勾选“反向”。
6. 选择所需的方向。
7. 点击“应用”以添加配合并继续工作，或点击“确定”以完成操作。
8. 新配合将显示在配合列表中。
