测量

Last Updated: 2026-08-21 15:16

测量选项卡提供了一套全面的3D测量工具，用于测量距离、角度、直径、弧属性、坐标、面积、体积和中心位置。它支持智能测量、链式/扇形模式、快速几何信息查询，以及用于边缘/面识别和中心查找的辅助工具。

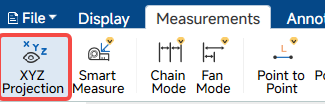

显示 XYZ

切换场景中所有测量结果的 XYZ 投影值显示。

点击“显示 XYZ”按钮以启用或禁用 XYZ 投影显示。

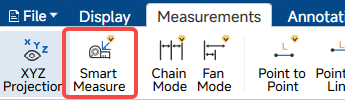

智能测量

自动识别两个选定对象之间的几何关系，并智能生成相应的距离或角度测量结果。

  1. 点击“智能测量”按钮以激活命令。
  2. 将光标悬停在第一个目标对象上并左键单击以确认选择。
  3. 将光标悬停在第二个目标对象上；预览测量结果将实时显示。
  4. 左键单击以确认第二个对象并生成正式测量结果。
  5. 拖动测量文本以调整其显示位置。
  6. 按 Esc 键或再次点击按钮以退出命令。

链式模式

创建连续连接的测量组。每个新测量从前一个测量的终点开始，以形成链式测量序列。

  1. 点击“链式模式”按钮以开始链式测量模式。
  2. 选择第一个测量对象。
  3. 选择第二个测量对象以生成第一段测量。
  4. 继续选择其他对象；每个新测量将自动连接到前一个终点。
  5. 在视口中右键单击以完成并退出链式测量。

扇形模式

以统一的共同起点生成多个测量结果，适用于扇形多点检测场景。

  1. 点击“扇形模式”按钮以激活该功能。
  2. 选择公共起始对象作为统一测量起点。
  3. 选择第一个结束对象以生成初始测量。
  4. 继续选择多个结束对象；所有测量共享相同的起点。
  5. 在视口中右键点击以完成扇形扫描测量。

点对点

测量模型上任意选取的两点之间的直线距离。

  1. 点击点对点按钮。
  2. 将光标悬停在目标位置；预览点会被高亮显示，然后左键点击确认第一个点。
  3. 将光标移动到第二个目标点；预览测量线和数值将实时显示。
  4. 左键点击确认第二个点并生成测量结果。
  5. 拖动测量文本以调整显示位置。

点到线

计算并测量从指定点到目标线或边的最短垂直距离。

  1. 点击点到线按钮。
  2. 选择并确认目标点。
  3. 将光标悬停在目标线或边上以预览距离值。
  4. 左键点击确认线以生成测量结果。
  5. 拖动测量文本以重新定位。

点到面

测量从指定点到目标平面或平面面的最短垂直距离。

  1. 点击点到面按钮。
  2. 选择并确认目标点。
  3. 将光标悬停在目标面上以预览距离值。
  4. 左键点击确认面并生成测量结果。
  5. 拖动测量文本以重新定位。

线到线

测量两条直线或模型边之间的最短距离。

  1. 点击线到线按钮。
  2. 将光标悬停在第一条线或边上，高亮后左键点击确认。
  3. 将光标悬停在第二条线或边上；预览测量线和数值将显示。
  4. 左键点击确认第二条线并生成正式测量结果。
  5. 拖动测量文本以调整其位置。
  6. 按 Esc 键或再次点击按钮退出。

直线到平面

测量直线/边与平面面的最短垂直距离。

  1. 点击“直线到平面”按钮。
  2. 选择并确认目标直线或边。
  3. 将鼠标悬停在目标面上以预览距离值。
  4. 左键单击确认面并完成测量。
  5. 拖动测量文本以重新定位。

平面到平面

测量两个平面面之间的最短平行距离。

  1. 点击“平面到平面”按钮。
  2. 选择并确认第一个目标面。
  3. 将鼠标悬停在第二个面上以预览距离值。
  4. 左键单击确认第二个面并生成结果。
  5. 拖动测量文本以重新定位。

轴到轴

测量两个圆柱形结构特征之间的中心轴距离。

  1. 点击“轴到轴”按钮。
  2. 选择第一个圆柱面或边以定义第一个轴。
  3. 选择第二个圆柱面或边以定义第二个轴。
  4. 系统自动生成轴到轴的距离测量。
  5. 拖动测量文本以调整显示位置。

中心到中心

测量两个圆形或弧线特征之间的中心点距离。

  1. 点击“中心到中心”按钮。
  2. 选择第一个圆或弧线特征。
  3. 选择第二个圆或弧线特征。
  4. 中心到中心距离结果将自动生成。
  5.  拖动测量文本以重新定位。

厚度

检测并测量模型在选定表面点处的壁厚。

  1. 点击“厚度”按钮。
  2. 鼠标悬停在模型表面以预览厚度值。
  3. 左键单击确认检测点并生成厚度测量结果。
  4. 拖动测量文本以调整其位置。

线到线角度

测量两条直线或边之间的夹角。

  1. 点击线到线按钮。
  2. 选择并确认第一条直线或边。
  3. 将鼠标悬停在第二条直线或边上以预览角度值。
  4. 左键单击确认第二条直线并生成角度结果。
  5. 拖动测量文本以重新定位。

线到平面角度

测量直线/边与平面面之间的夹角。

  1. 点击“直线到平面”按钮。
  2. 选择并确认目标直线或边。
  3. 选择并确认目标面。
  4. 系统自动生成线-平面角度测量结果。
  5. 拖动测量文本以重新定位。

平面到平面角

测量两个平面面的二面角。

  1. 点击“平面到平面”按钮。
  2. 选择并确认第一个面。
  3. 选择并确认第二个面。
  4. 平面到平面角结果自动生成。
  5. 拖动测量文本以重新定位。

直径

测量圆或弧特征的直径。

  1. 点击直径按钮。
  2. 将鼠标悬停在圆或弧上以预览直径值。
  3. 左键点击以确认特征并生成直径测量。
  4. 拖动测量文本以重新定位。

半径

测量圆或弧特征的半径。

  1. 点击半径按钮。
  2. 将鼠标悬停在圆或弧上以预览半径值。
  3. 左键点击以确认特征并生成半径测量。
  4. 拖动测量文本以重新定位。

删除所有

一键清除当前场景中存在的所有测量标记、数据和对象。

点击删除所有按钮以删除场景中的所有测量结果。
