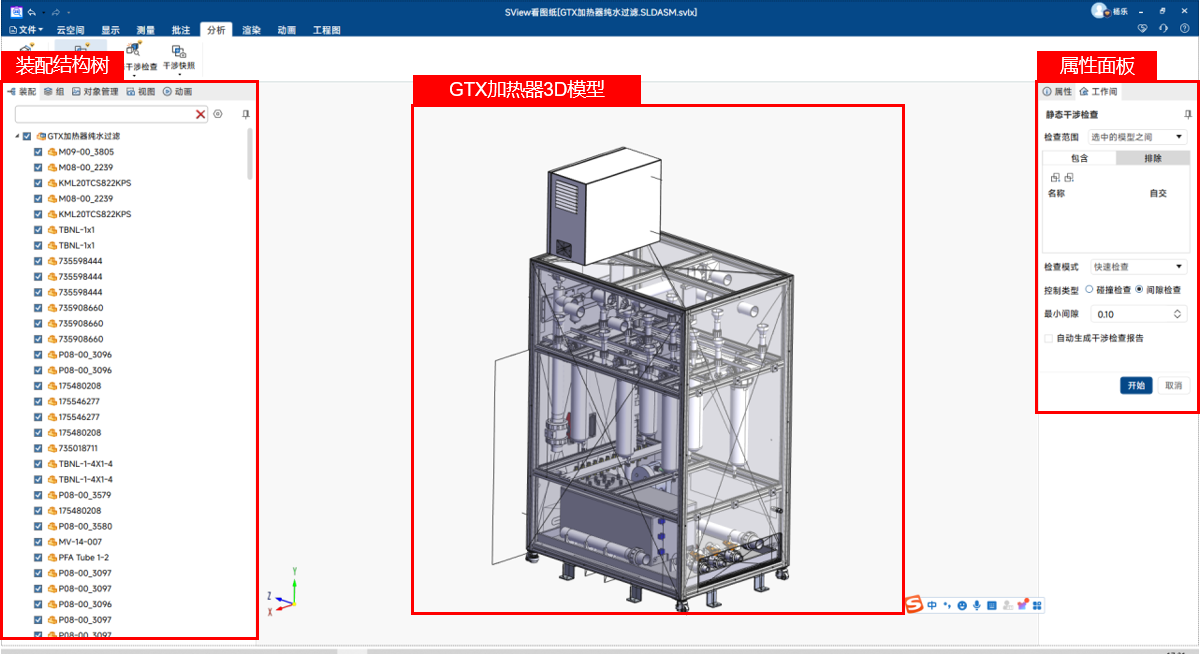

点击左上角【文件】→【最近打开】，选择 GTX 加热器纯水过滤.SLDASM.svlx。该模型为纯水过滤设备装配体，包含 18 个零部件。确认中央 3D 视图完整显示设备装配，左侧结构树展示零件层级关系。

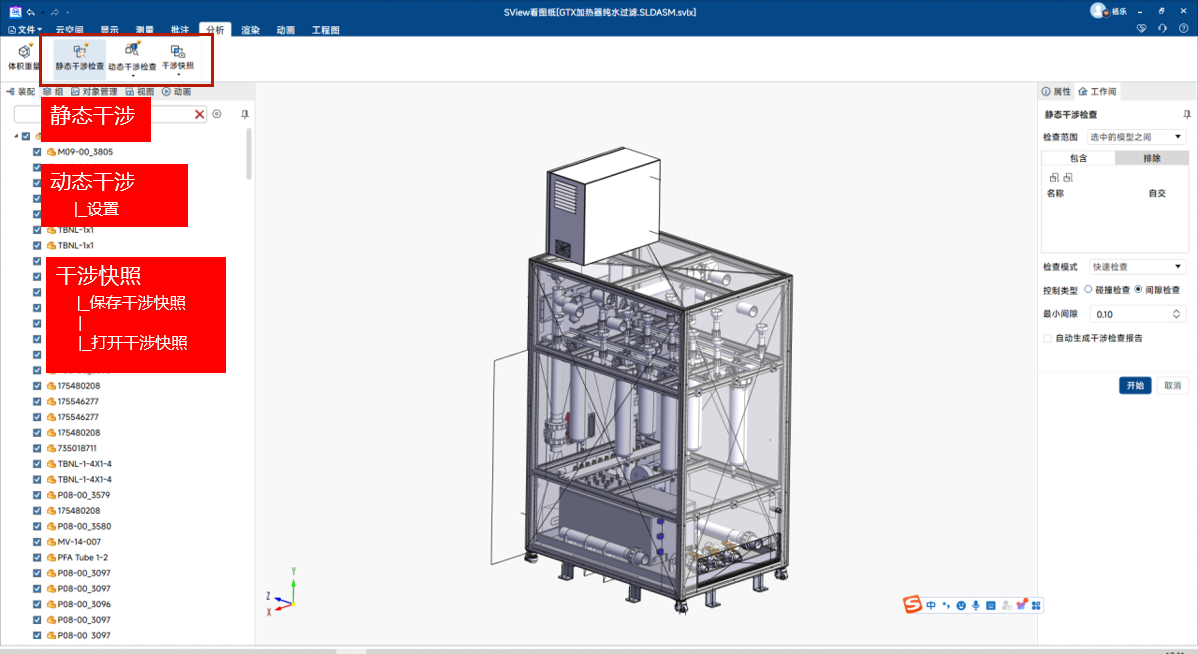

点击顶部菜单栏【分析】选项卡，工具栏找到静态干涉检查按钮，点击后右侧弹出静态干涉检查配置面板。面板包含检查范围、自交、检查模式、控制类型、自动生成报告等设置项。

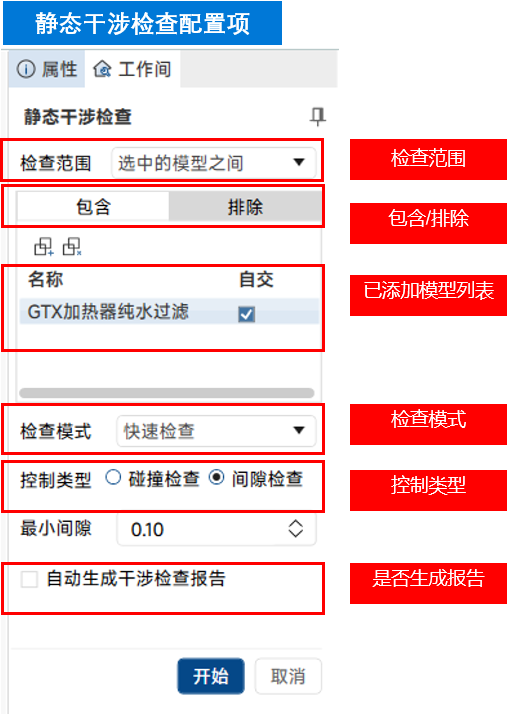

在右侧配置面板完成以下设置：

• 检查范围：选中的模型之间；将顶层装配添加到【包含】列表
• 自交：勾选，检查装配内部零件互相干涉（建议必选）
• 检查模式：大装配优先选快速检查；复核使用精确检查
• 控制类型：碰撞检查，勾选子选项【接触】；需要检测小间隙则切换间隙检查，设置最小间隙阈值
• 自动生成干涉检查报告：不勾选（推荐先检查后导出报告）

将顶层装配体添加到"包含"列表，勾选"自交"，选择"快速检查 → 碰撞检查 → 接触"，点击【开始】按钮。软件开始批量计算零件干涉。计算完成后，3D 视图用绿色线条标示干涉位置；页面底部弹出干涉结果列表。

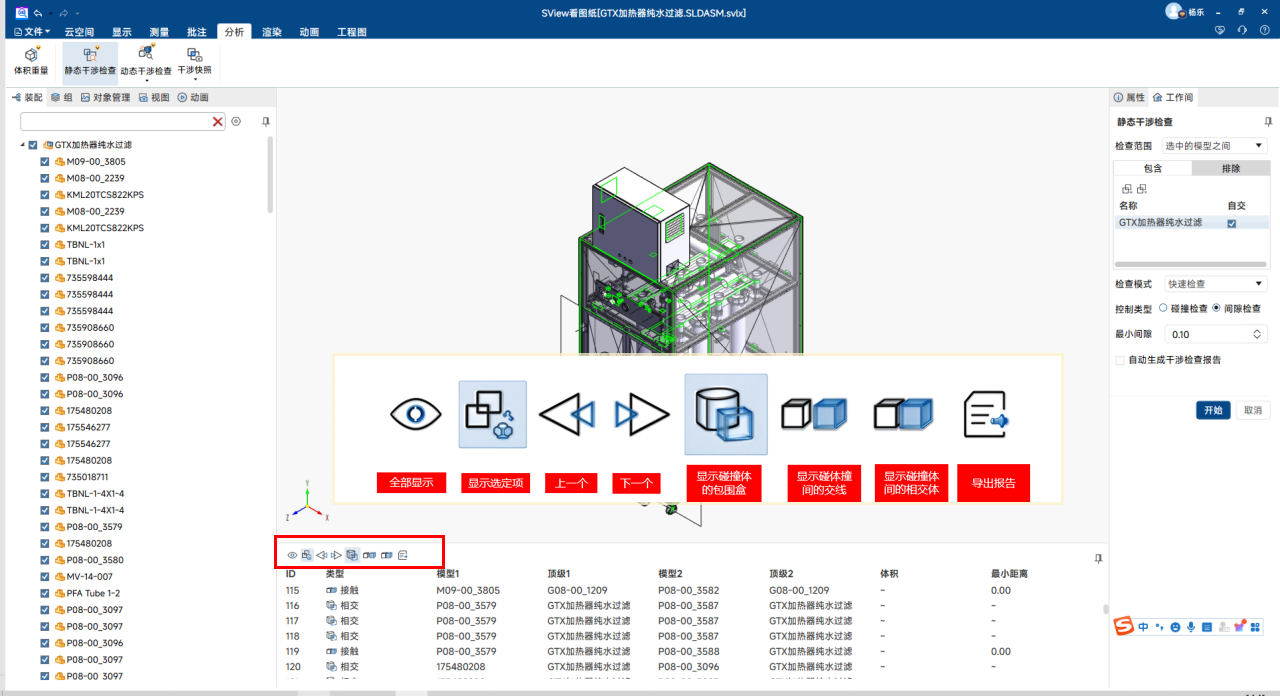

检查完成后，底部结果列表上方出现一排工具栏图标，共 8 个按钮，用来定位、查看干涉细节：

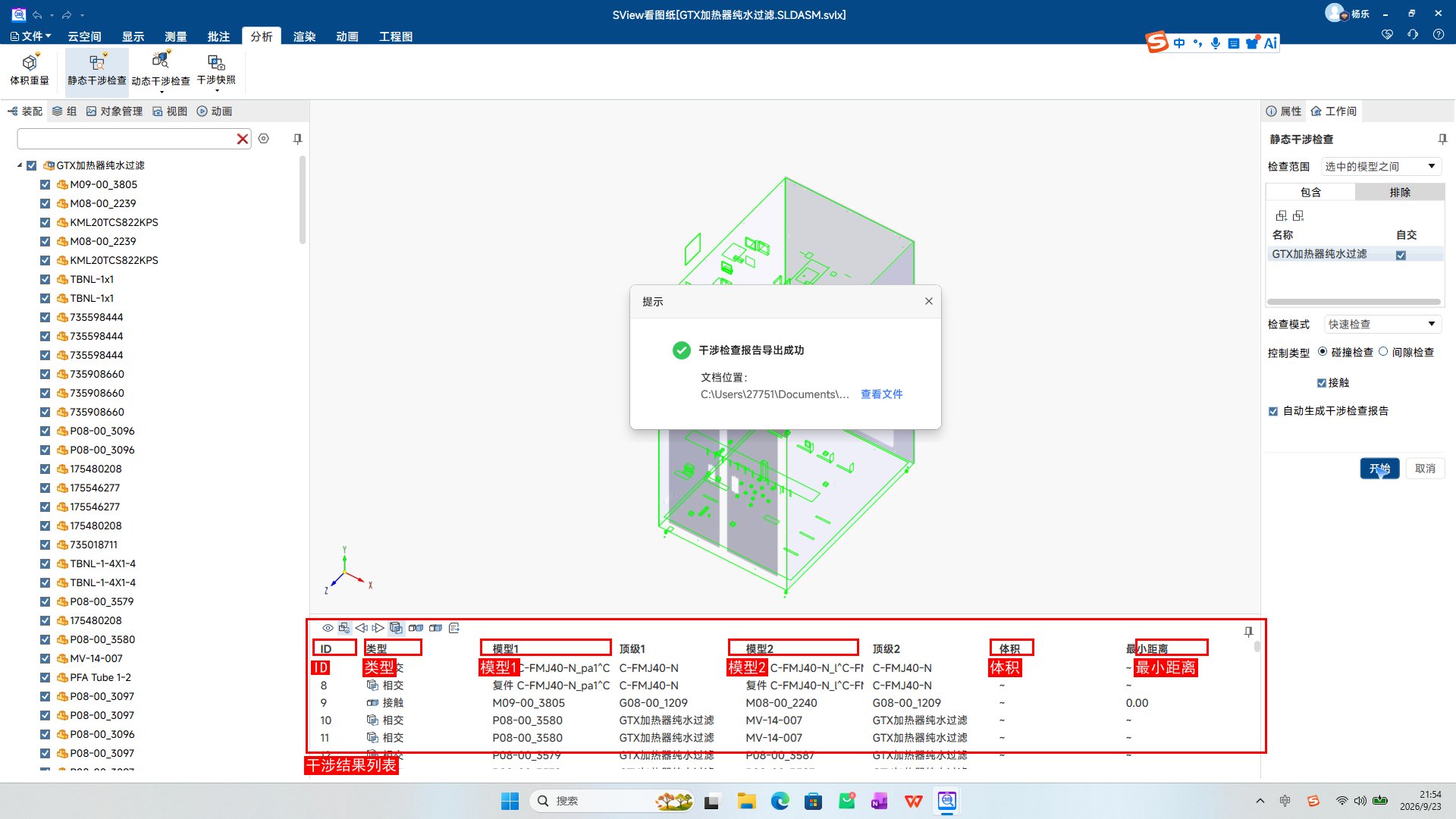

静态干涉计算完成后，页面底部弹出结果列表。每一条记录代表一对发生干涉或接触的零件，包含 ID、类型、模型 1、模型 2、所属组、最小距离、体积等字段。点击列表中任意一行，3D 视图自动定位到对应干涉位置。

在静态干涉面板勾选【自动生成干涉检查报告】，点击开始运行检查。完成后自动输出 Excel 报告保存到 SView 安装目录 Reports 文件夹。

优点：一步到位；缺点：报告格式不可配置，列、筛选条件不能自定义，每次检查都生成一份文件。

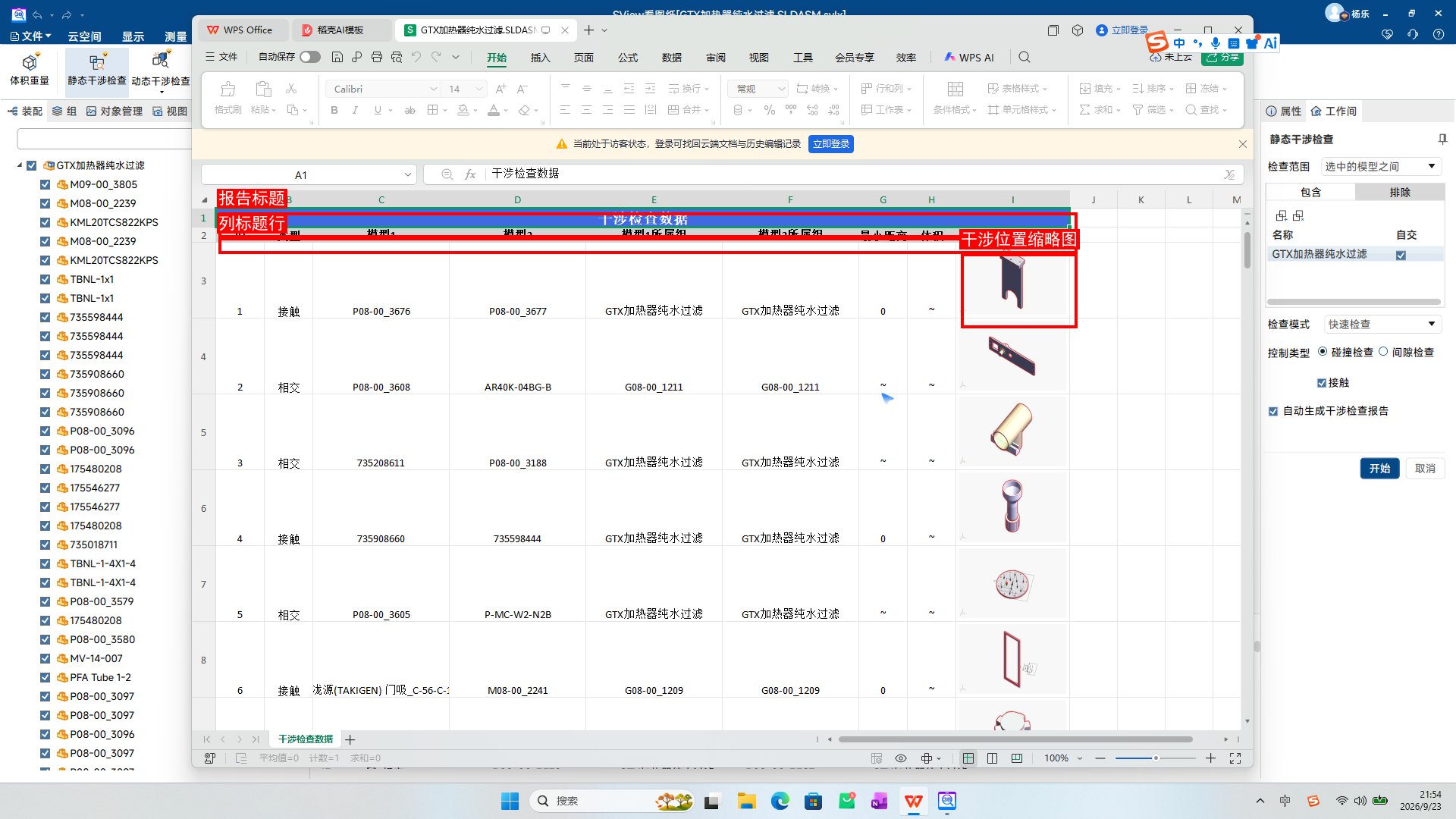

报告为 Excel(.xlsx) 格式，内容包括：报告标题"干涉检查数据"；完整列含 ID、类型、模型 1、模型 2、模型 1 所属组、模型 2 所属组、最小距离、体积、图示；"图示"列内嵌每条干涉位置的 3D 缩略截图。

不勾选自动生成报告，先快速运行检查，确认结果后再通过结果栏的导出按钮生成报告。这种方式可以在导出前自定义报告列和类型，避免重复导出。操作步骤：

1、运行静态干涉检查（不勾选自动生成报告）；

2、在底部结果列表上方，点击最右侧的【导出报告】按钮（文档+箭头图标）；

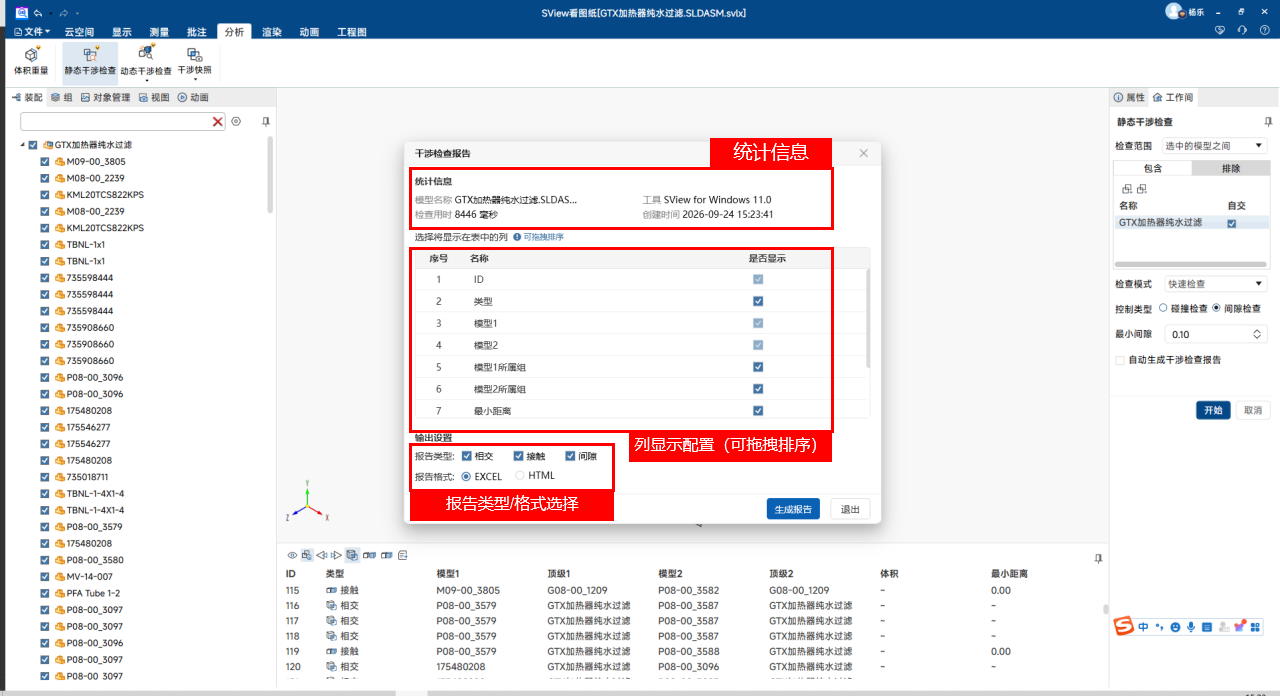

3、弹出"干涉检查报告"对话框，配置以下选项：

• 统计信息：自动记录模型名称、检查耗时、软件版本、时间
• 列显示配置：勾选需要输出字段，拖拽调整表格列顺序
• 报告类型：勾选需要输出干涉类别（相交、接触、间隙，可自由组合）
• 报告格式：支持 EXCEL(.xlsx)、HTML 两种格式

4、点击【生成报告】，在另存为对话框中选择保存位置和文件名；

5、等待导出进度完成（大装配体约需数秒），弹出"导出成功"提示。

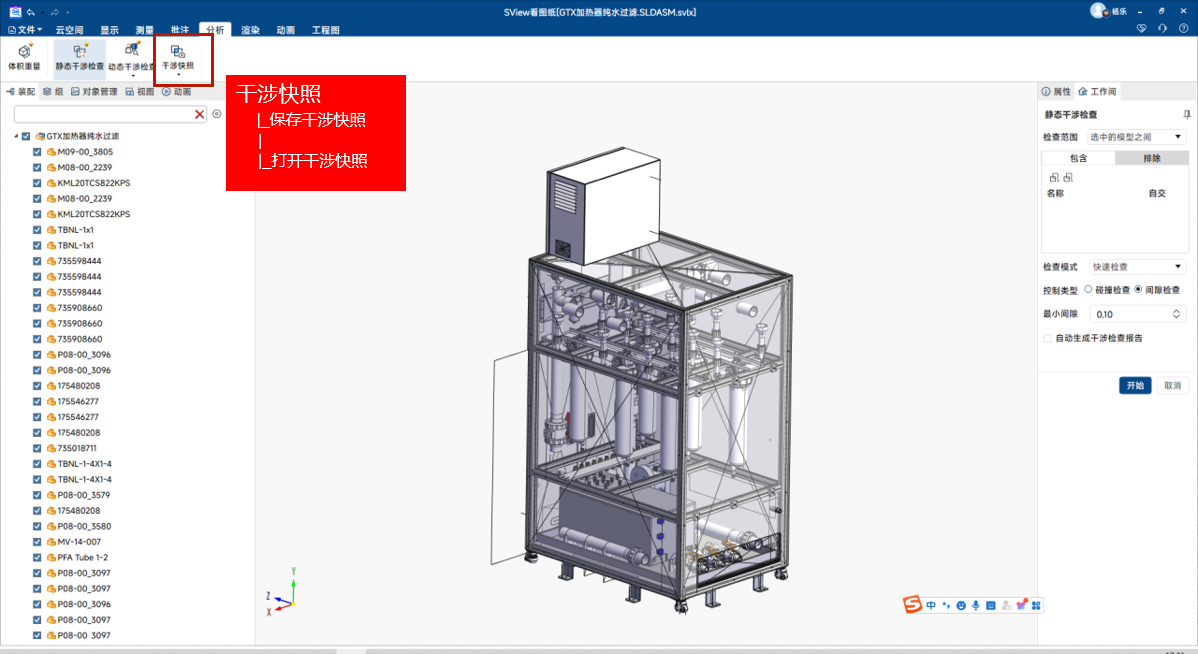

完成干涉检查，确认结果无误。点击顶部【分析】→【干涉快照】→【保存干涉快照】，选择存储路径，保存后缀为 .cls 的快照文件。

后续重新打开装配模型，点击【分析】→【干涉快照】→【打开干涉快照】，选择之前保存的 .cls 文件。软件直接恢复全部干涉标记与结果列表，不需要重新执行干涉运算。

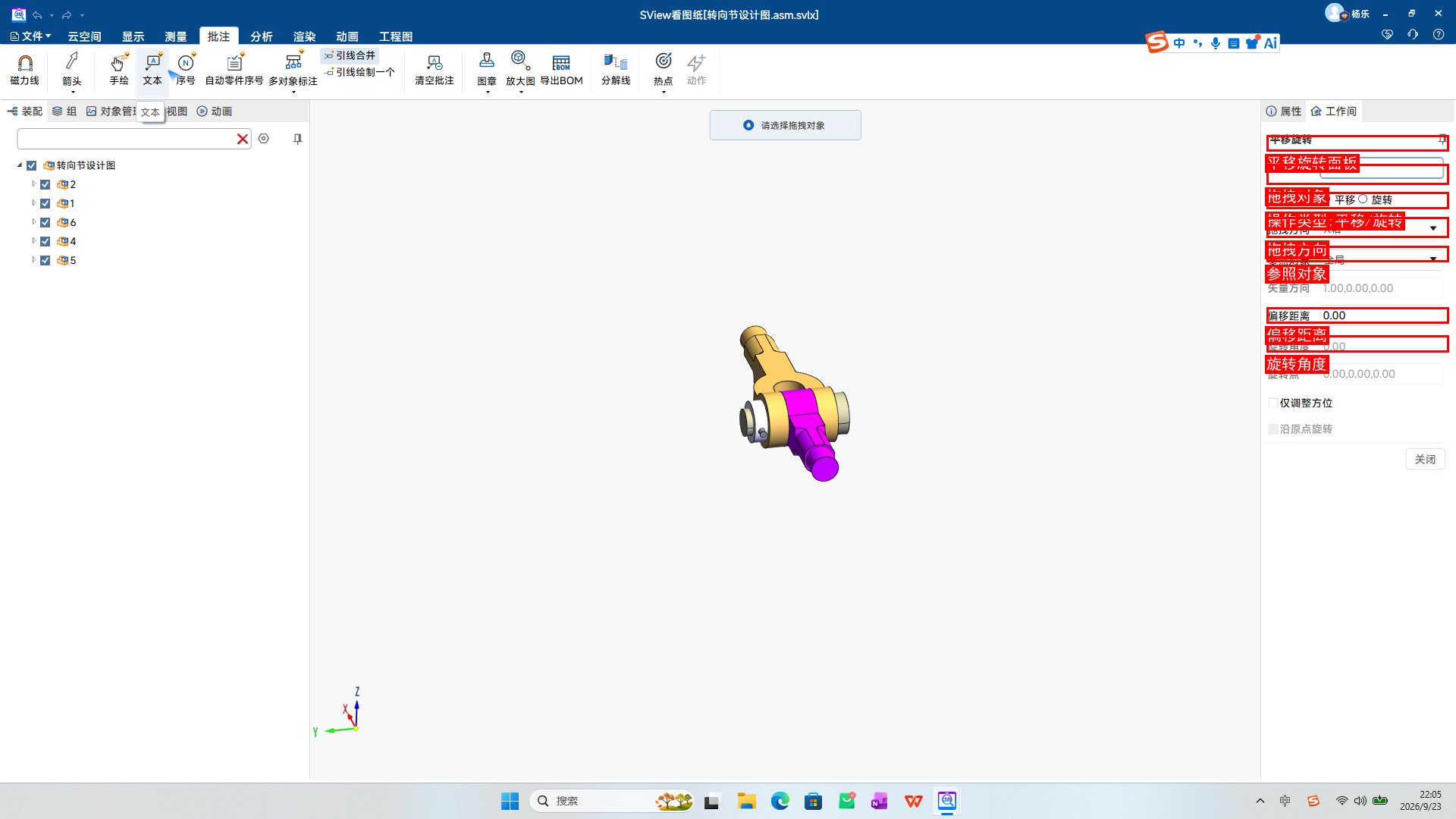

打开模型 转向节设计图.asm.svlx；点击顶部【分析】→【动态干涉检查】，右侧弹出"平移旋转"面板，提示"请选择拖拽对象"。

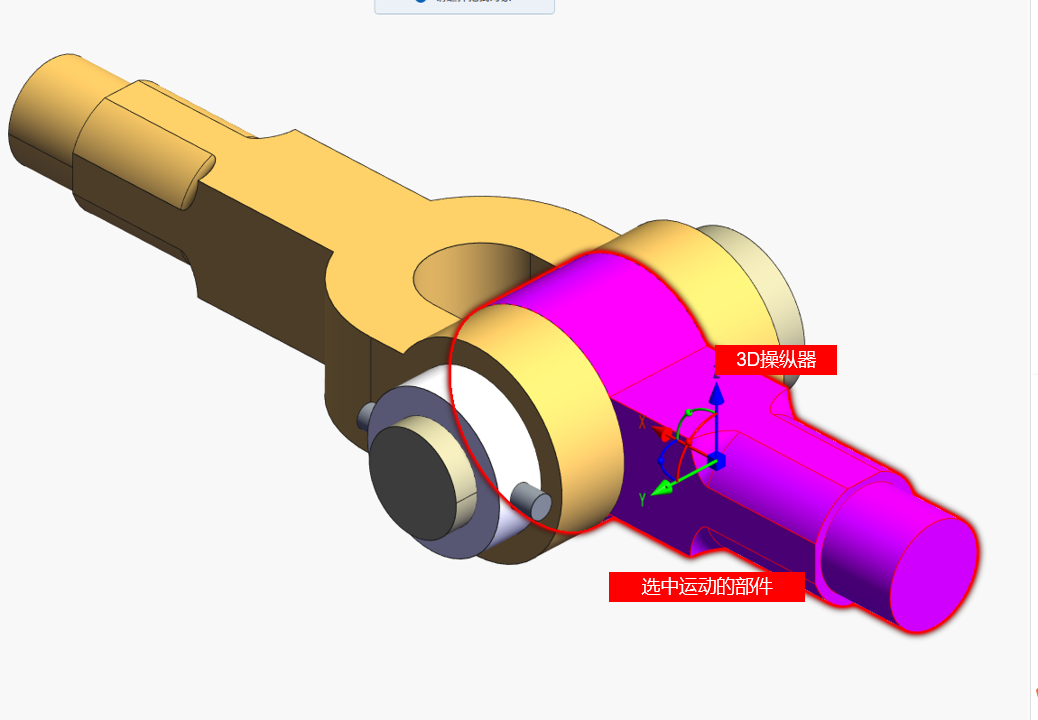

在 3D 视图点击运动零件（示例中紫色"设计体_1_2"）；选中零件后出现红绿蓝三色 3D 操纵器坐标轴。

• 红色箭头 = X 轴方向平移
• 绿色箭头 = Y 轴方向平移
• 蓝色箭头 = Z 轴方向平移

右侧面板可设置操作类型（平移/旋转）、拖拽方向坐标轴、参照对象；直接鼠标拖拽 3D 操纵器箭头或者环形手柄，移动或旋转零件。

拖拽过程软件实时检测碰撞，一旦发生干涉，碰撞区域高亮红色，同时面板更新偏移距离/旋转角度数值。切换"操作类型"为"旋转"后，拖拽环形操纵器可绕轴转动零件。
